产品特点
● 产品概述

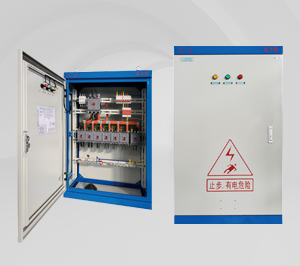

XL-21动力配电柜(箱)适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流至 630A的配电系统，产品符合 GB/T7251.12-2013《低压开关设备和控制设备 第2部分 成套电力开关和控制设备》等国家标准。
● 环境条件
周围空气温度不高于 +40℃,不低于-5℃,并且 24h 内其平均温度不高于 +35℃。
周围空气相对湿度在最高温度为 +40℃时不超过 50%,在较低温度时允许有较高的相对湿度，例如+20℃时为 90%。
设备安装时与垂直面的倾斜度不趄过5度。海拔高度不超过 2000m。
● 结构特点
根据用户要求柜(箱)体可采用焊接结构或C型材模块化结构，组成动力中心、电动机控制中心、电容补偿、配电箱、电表箱等。设计时充分考虑到柜(箱)体运行中的散热问题，采用成熟的自动化开关技术，标准开放式现场总线，满足集中能量管理与控制要求，并能为各种楼宇自动化提供标准接口。
本配电箱应用国内自行设计的型号组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
● 刀熔组合
型号 | 额定电流(A) | 熔体额定电流(A) | 备注 |
HR3-400/34 | 400 | 150、200、250、300、350、400 | 装隔离刀片时无溶体 |
● 空气断路器
型号 | 额定电流(A) | 脱扣器整定电流(A) | 备注 |
MLM5-40/390 | 20 | 7、10、15、20、30、40 | |
MLM1-100/300 | 100 | 15、20、25、30、40、50、60、80、100 | |
MLM1-250/300 | 250 | 100、120、140、170、200、225、250 |
● 电流互感器
型号 | 初级电流(A) | 初级电流(A) | 备注 |
| LM-0.5 | 75、100、150、200、300、600 | 5 |
● 熔断器
型号 | 熔断器 | 熔断体额定电流(A) | 备注 |
RL1-15 | 15 | 2、4、5、6、10、15 | |
RL1-60 | 60 | 20、25、30、35、40、50、60 | |
RL1-100 | 100 | 30、40、50、60、80、100 | |
RL1-200 | 200 | 80、100、120、150、200 | |
RL1-400 | 400 | 150、200、250、300、350、400 |
