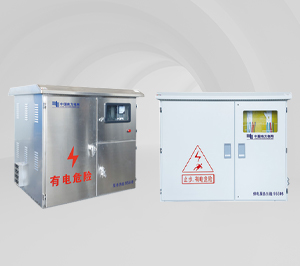

● 产品概述

JP系列户外智能型低压综合配电箱是一种集电能分配、计量、保护、控制、无功补偿于一体的新型综合控制箱,是根据电网建设改造要求及电网运行经验本着安全、经济、合理、可靠的原则而设计的，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。是目前电网改造中理想的终端低压成套装置。

智能型低压综合配电箱适用于户外使用条件下，额定频率 50Hz，额定电压400V，中性点直接接地配电系统中。

产品符合GB/T7251.12-2013《低压成套开关设备和控制设备第2部分:成套电力开关和控制设备》、GB/T7251.8-2005《低压成套开关设备和控制设备 智能型成套设备通用技术要求》、GB/T15576《低压成套无功功率补偿装置》、DL/T375《户外配电箱通用技术条件》、DL/T499-2001《农村低压电力技术规程》等国家标准和行业标准。

● 产品功能特点

全智能型低压综合配电箱箱体采用独立功能单元布局，包含智能进出线单元、智能计量/表计单元、智能自动跟踪补偿单元及智能综合控制单元等;●进出线单元可实现开关的自动、手动及远程控制;

计量/表计单元具有信息采集、监测、防窃电及远抄功能;

自动跟踪补偿单元可实现无功自动跟踪补偿;

综合控制单元具备检测、保护、计算、事件及告警处理等功能;

电能质量管理可跟踪补偿并可治理三相不平衡:

管理总控单元平台能对有关数据进行分析处理，并自动生成报表;

具有智能远程控制，减少人工及维护费用。

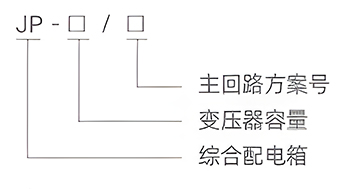

● 型号及含义

● 使用环境

环境温度:-25℃C+40℃C;

空气相对湿度:日平均值不大于 90%,月平均值不大于90%;

海拔高度:不大于 2000m;

安装在无剧烈震动和冲击、无腐蚀性气体的场所。

● 产品结构特点

箱体结构分立式和卧式，外壳采用 2mm 优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝蹈等性能)，采用特殊不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理，确保二十年内不锈蚀;箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能,防护等级:IP54。

● 主要技术参数
