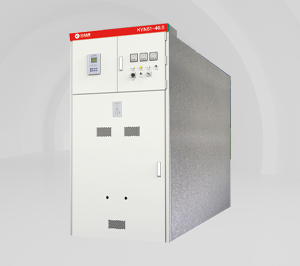

KYN61-40.5
KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称开关设备)适用于三相交流 50Hz 电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、保护及监测。
产品特点
● 产品概述
KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称开关设备)适用于三相交流 50Hz 电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、保护及监测。
本产品符合标准:GB/T3906《3.6KV-40.5kV交流金属封闭开关设备和控制设备》、GB/T11022《高压交流开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压 1kV以上50kV及以下交流金属封闭开关设备和控制设备》。

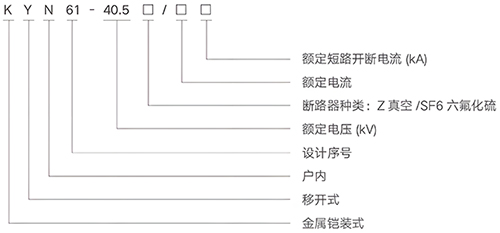

● 型号含义
● 产品特点
1、开关柜结构根据 GB/T3906和IEC60298 中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分(手车)两部分组成。柜体结构为组装式，用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP4X，各隔室间防护等级为 IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。
2、手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性;手车在柜内有试验/隔离位置和工作位置，每一处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。
● 主要技术参数
| 项目名称 | 单位 | 技术参数 | |
| 额定电压 | kV | 40.5 | |
| 额定绝缘水平 | 雷电冲击耐压(全波) | kV/min | 185 |
| 工频耐压 | 95 | ||
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 1250、1600、2000、2500、3150 | |
| 额定短路开断电流 | kA | 20、25、31.5、40 | |
| 额定短路关合电流(峰值) | kA | 50、63、80、100 | |
| 额定动稳定电流(峰值) | kA | 50、63、80、100 | |
| 4s热稳定电流(有效值) | kA | 20、25、31.5、40 | |
| 外 壳防护等级 | 真空断路器柜、SF6断路器柜 | IP4X | |
| 外形尺寸(宽x深x高) | mm | 1400x2200x2600 | |
