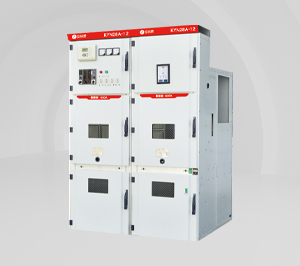

KYN28A-12
KYN28A-12(GZS1)型户内交流金属铠装移开式开关设备，额定电压 3-12KV,三相交流 50Hz，单母线及单母线分段系统的成套配电装置。适用于发电厂、中小型发电机送电、工矿企事业单位配电以及电力系统二次变电所的受电、配送电及大型高压电动机启动等实现控制、保护、监测之目的。
产品特点
● 产品概述
KYN28A-12(GZS1)型户内交流金属铠装移开式开关设备，额定电压 3-12KV,三相交流 50Hz，单母线及单母线分段系统的成套配电装置。适用于发电厂、中小型发电机送电、工矿企事业单位配电以及电力系统二次变电所的受电、配送电及大型高压电动机启动等实现控制、保护、监测之目的。
本开关柜能满足 GB/T3906、IEC60298 等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防上误入带电隔离等“五防”功能。开关柜可配用国产的VS1真空断路器，实为一种性能优越的配电装置。
产品符合标准 GB/T3906《3.6KV-40.5kV 交流金属封闭开关设备和控制设备》、GB/T11022《高压交流开关设备和控制设备标准的共用技术要求》、DL/T404《3.6kV-40.5kV 交流金属封闭开关设备和控制设备》等国家标准和行业标准。

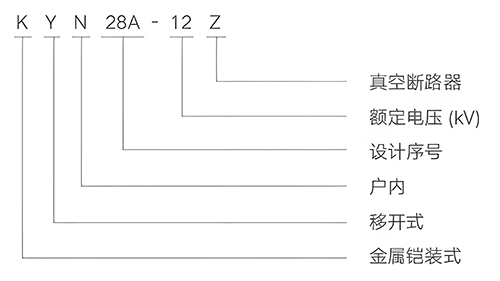

● 型号含义
● 主要技术参数
| 项目名称 | 单位 | 技术参数 | ||
| 额定电压 | kV | 3.6/7.2/12 | ||
| 额定频率 | Hz | 50 | ||
| 断路器额定电流 | A | 630/1250/1600/2000/2500/3150/4000 | ||
| 开关设备额定电流 | A | 630/1250/1600/2000/2500/3150/4000 | ||
| 额定短时耐受电流(4s) | kA | 16、20、25、31.5、40、50 | ||
| 额定峰值耐受电流(峰值) | kA | 40、50、63、80、100、125 | ||
| 额定短路开断电流 | kA | 16、20、25、31.5、40、50 | ||
| 额定短路关合电流(峰值) | kA | 40、50、63、80、100、125 | ||
| 额定绝缘 水 平 | 1min 工频耐受电压 | 极间、极对地间 | kV | 24、32、42 |
| 断口间 | kV | 24、32、48 | ||
| 雷电冲击耐受电压 (峰值) | 极间、极对地间 | kV | 40、60、75 | |
| 断口间 | kV | 46、70、85 | ||
| 防护等级 | 外壳为IP4X,隔室间、断路器室门打开时为IP2X | |||
注：电流互感器的短路容量应单独考虑;ZN63A-12技术参数详见本公司相应样本;
海拔 3000m-4000m 型额定电流≤1250A;额定短路开断电流≤ 31.5kA。
