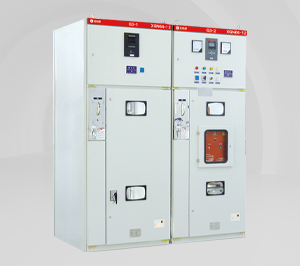

XGN66-12(Z)
XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准 GB/T3906《3.6KV-40.5KV交流金属封闭开关设备和控制设备》、电力部 DLT404《3.6kV-40.5KV 交流金属封闭开关设备和控制设备》的要求，也满足国际标准IEC60298《额定电压 1kV 以上 50kV 及以下交流金属封闭开关设备和控制设备》。
产品特点
● 产品概述
XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准 GB/T3906《3.6KV-40.5KV交流金属封闭开关设备和控制设备》、电力部 DLT404《3.6kV-40.5KV 交流金属封闭开关设备和控制设备》的要求，也满足国际标准IEC60298《额定电压 1kV 以上 50kV 及以下交流金属封闭开关设备和控制设备》。
该产品吸收了国外的先进技术，它体积小，断路器具有可靠性高，性能好;“五防”联锁机构可靠、简单等优点。开关柜是 3.6kV7.KV、12KV三相交流电，50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能可使用在各类型发电厂、变电站及工矿企业、高层建筑等场所，也可与环网柜组合应用于开闭所中。

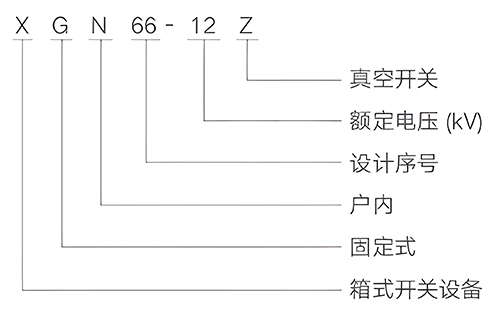

● 型号含义
● 产品特点
1、海拔高度不超过 1000m。
2、环境温度:-25℃~+40℃，24 小时内平均温度不超过 +35℃。
3、水平倾斜度不大于3°。
4、地震强度不超过 8级。
5、无剧烈振动和冲击及爆炸危险场所。
● 主要技术参数
| 项目名称 | 单位 | 技术参数 |
| 额定电压 | kV | 3.6、7.2、12 |
| 额定工频耐受电压 | kV/min | 对地、相间:42;断口:48 |
| 额定雷电冲击耐受电压 | kV | 对地、相间:75;断口:85 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630、1250 |
| 额定短路开断电流(有效值) | kA | 20、25、31.5 |
| 额定短路关合电流(峰值) | kA | 50、63、80 |
| 额定动稳定电流(峰值) | kA | 50、63、80 |
| 额定热稳定电流4s(有效值) | kA | 20、25、31.5 |
| 防护等级 | IP2X | |
| 外形尺寸(宽x深x高) | mm | 900x1000x2300 |
| 重量 | Kg | ≈600 |
