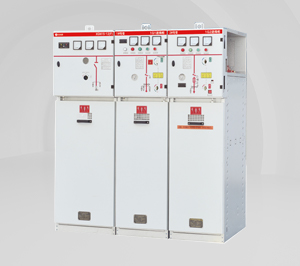

XGN15-12(F)
XGN15-12固定交流金属封闭开关设备(以下简称环网柜)是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设研制成功的新一代高压电器产品。各项技术性能指标按IEC62271-200:2011和 GB/T3906 标准。计、
环网柜的主开关、操作机构及元器件采用高压真空负荷开关FN25-12型开关设备，也可根据用户需要配装 HAD/US型 SF6、VS1型真空断路器。其操作方式分为手动、电动两种。
产品特点
● 产品概述
XGN15-12 固定交流金属封闭开关设备(以下简称环网柜)是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标按 IEC62271-200:2011和 GB/T3906 标准。
环网柜的主开关、操作机构及元器件采用高压真空负荷开关FN25-12型开关设备，也可根据用户需要配装 HAD/US型 SF6、VS1型真空断路器。其操作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
XGN15-12型单元式交流金属封闭环网开关设备，适用于交流 50Hz、12kV的电力网络中，作为电能的接受和分配之用。

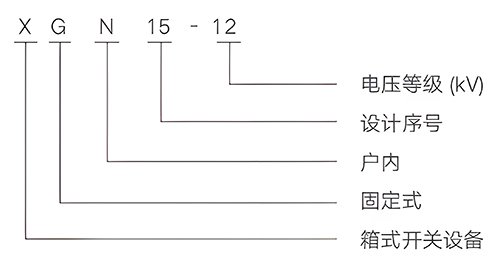

● 型号含义
● 产品特点
1、环境温度:上限 +40℃，下限 -25℃。
2、海拔高度:海拔高度不超过 2000m。
3、相对温度:日平均值不大于 95%;月平均值不大于 90%。
4、周围环境:周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染。
5、无经常性的剧烈振动。
● 主要技术参数
| 项目名称 | 单位 | 技术参数 |
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 主母线额定电流/熔断器最大额定电流 | A | 630/125 |
| 主回路、接地回路额定短时耐受电流 | kA/s | 20/3 |
| 主回路、接地回路额定峰值耐受电流 | kA | 50 |
| 主回路、接地回路额定短路关合电流 | kA | 50 |
| 负荷开关满容量开断数 | 次 | 100 |
| 熔断器开断电流 | kA | 31.5、40 |
| 额定闭环开断电流 | A | 630 |
| 额定转移电流 | A | 1600 |
| 机械寿命 | 次 | 2000 |
| 工频耐压(峰值)相间、对地/隔离断口 | kV/min | 42、48 |
| 雷电冲击耐受电压(峰值)相间、对地/隔离断口 | kV | 75、85 |
| 二次回路工频耐压 | kV | 2 |
| 防护等级 | IP3X | |
