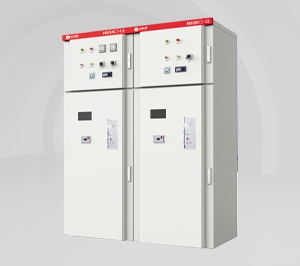

HXGN□-12
HXGN口 -12型固定式金属封闭开关设备(以下简称环网柜)是额定电压12KV，额定频率 50Hz的交流高压成套电器装置，主要用于三相交流环网、终端配电网和工业用电设备，起接受、分配电能等作用，它也适于装备入箱式变电站。
产品特点
● 产品概述
HXGN口 -12型固定式金属封闭开关设备(以下简称环网柜)是额定电压12KV，额定频率 50Hz的交流高压成套电器装置，主要用于三相交流环网、终端配电网和工业用电设备，起接受、分配电能等作用，它也适于装备入箱式变电站。
● 产品特点
1、采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸。
2、既可配 FN12-10型压气式负荷开关、组合电器,也可配FZN25-12型真空负荷开关、组合电器，且安装尺寸完全一致。体积小,免维修三相联动结构，具有明显的隔离断口。
3、配 FN12-10 型负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装。
4、可手动和电动操作，并具远动遥控功能。
5、设有完善可靠的机械联动、联锁装置,完全达到“五防"功能。
6、采用联动防护绝缘活门，遮挡带电触头，确保人身安全。
7、采用正面操作维护，可靠墙安装。
8、面门装有观察窗，可清楚观察柜内元件工作状况。
9、符合 GB/T3906 标准。
● 主要技术参数
| 项目名称 | 单位 | FN12-10 | FZN25-12 | |
| 额定电压 | kV | 12 | ||
| 1min工频耐受电压 | 对地及相间42;隔离断口48 | |||
| 雷电冲击电压(峰值) | 对地及相间75;隔离断口48 | |||
| 额定频率 | Hz | 50 | ||
| 主母线额定电流 | A | 630 | ||
| 负荷开关 | 额定电流 | 630 | ||
| 额定电流下电寿命 | 次 | 不小于100 | ||
| 开断空载变压器容量 | kVA | 1250 | ||
| 额定热稳定电流 | kA/s | 20/4;接地开关20/2 | ||
| 额定动稳定电流(峰值) | kA | 50 | ||
| 额定短路关合电流(峰值) | 50 | |||
| 组合电器 | 熔断器额定电流 | A | 100 | |
| 额定转移电流 | 1500 | 2000 | ||
| 额定短路开断电流 | kA | 31.5 | ||
| 配用熔断器型号 | S□LAJ-12(XRNT□-10) | |||
| 机械寿命 | 次 | 2000 | 10000 | |
| 辅助回路1min工频耐压 | kV | 2 | ||
| 电动操动机构工作电压 | V | 交直流220;110 | ||
| 防护等级 | IP2X | |||
| 外形尺寸(宽X深X高) | mm | 650(850)x900x2000(2200) | ||
