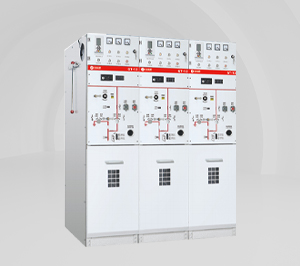

GT-12
固体绝缘全封闭环网单元(以下简称环网单元)是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧树脂壳体内，壳体内无 SF6气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并目实现了免维护。环网单元分户内和户外型。户外型是将户内型环网单元再密闭在一个金属外壳内构成的多路环网供电单元。
产品特点
● 产品概述
固体绝缘全封闭环网单元(以下简称环网单元)是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧树脂壳体内，壳体内无 SF6气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并目实现了免维护。环网单元分户内和户外型。户外型是将户内型环网单元再密闭在一个金属外壳内构成的多路环网供电单元。
环网单元适用于 12KV、50Hz的三相交流配电系统，用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑型箱式变电站中，用于配电变压器的控制和保护。所有户内、户外型环网单元均可实现配电自动化。
● 产品特点
1、GT-12型开关设备主要有三种功能单元，即V单元(断路器单元)，C单元(负荷开关单元)，F单元(组合电器单元)。当系统要求配置多个单元时，可以在左右侧任意扩展，根据不同的设计方案任意排列，实现不同的配置要求。
2、每个单元在结构上分为仪表室、操作机构、一次电路三个部分。仪表室可配微机保护(智能控制器)和其它表计,操作机构为专用弹操机构也可配加电动操作机构:一次电路采用 APG自动凝胶工艺,将母线、隔离开关和灭弧室完全周封在环氧树脂中，并有专用接头和母线相连
3、GT-12型固体绝缘开关设备具有结构紧凑、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受工作环境影响等优点，广泛应用于工业及民用的环网和终端供电。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁隧道等领域。
● 主要技术参数
| 项目名称 | V单元 | C单元 | F单元 | |||||
| 额定电压(kV) | 12 | 24 | 12 | 24 | 12 | 24 | ||
| 额定频率(Hz) | 50 | 50 | 50 | |||||
| 额定电流(A) | 630 | 630 | 630 | 630 | ||||
| 额定短路开断电流(kA) | 25 | 20 | 1 | 31.5 | ||||
| 额定电缆充电开断电流(A) | / | 10 | 10 | |||||
| 额定短时耐受电流(kA) | 25 | 20 | 20 | 1 | ||||
| 额定短时耐受时间(s) | 4 | 4 | 1 | |||||
| 额定峰值耐受电流(kA) | 63 | 50 | 50 | 1 | ||||
| 额定短路关合电流(kA) | 63 | 50 | 50 | 1 | ||||
| 额定开断转移电流(A) | / | 1 | 3150 | |||||
| 额定绝缘 水平 | 额定雷电冲击耐受电 压(kV) | 相间、相对地 | 75 | 125 | 75 | 125 | 75 | 125 |
| 断口间 | 85 | 145 | 85 | 145 | 85 | 145 | ||
| 额定工频耐受电压 (kV/1min) | 相间、相对地 | 42 | 65 | 42 | 65 | 42 | 65 | |
| 断口间 | 48 | 79 | 48 | 79 | 48 | 79 | ||
| 辅助控制回路 | 2 | 2 | 2 | |||||
| 机械寿命(次) | 10000 | 10000 | 10000 | |||||
| 主回路电阻(uSΩ) | ≤140 | ≤140 | ≤700 | |||||
