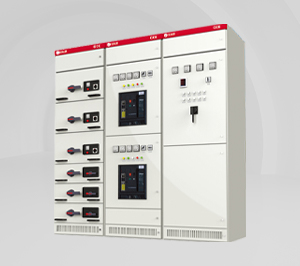

GCK
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)柜二部分组成,适用于发电厂、变电站、工矿企业等电力用户。交流频率 50Hz，最大工作电压至 660V，最大工作电流至 3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。
产品特点
● 产品概述
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)柜二部分组成,适用于发电厂、变电站、工矿企业等电力用户。交流频率 50Hz，最大工作电压至 660V，最大工作电流至 3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

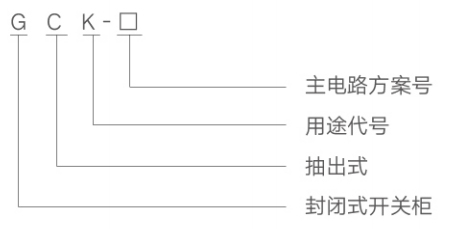

● 型号含义
● 使用条件
1、海拔不超过 2000m。
2、周围空气温度不高于 + 40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -5℃。
3、大气条件:空气清洁，相对湿度在温度为 +40℃时不超过 50%,在温度较低时允许有较高的相对湿度，例如:+20℃时为 90%。
4、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
5、与垂直面倾斜不超过 5
6、本产品适合以下温度运输储存:-25℃~+55℃，在短时间内(不超过24h)不超过 +70℃。
● 主要技术参数
| 项目名称 | 技术参数 | |
| 额定工作频率(Hz) | 50 | |
| 额定工作电压(V) | 380、660 | |
| 额定绝缘电压(V) | 660 | |
| 额定工作电流(A) | 水平母线 | 630-3150 |
| 垂直母线 | 600 | |
| 额定短时耐受电流 | 水平母线 | 80kA(有效值)/1秒 |
| 垂直母线 | 50kA(有效值)/1秒 | |
| 额定峰值耐受电流 | 水平母线 | 176kA/0.1s |
| 垂直母线 | 110kA/0.1s | |
| 主电路接插件(A) | 200、400 | |
| 辅助电路接插件(A) | 10 | |
| 工频耐压1min(V) | 2500 | |
| 防护等级 | IP40 | |
| 操作方式 | 就地、远方、自动 | |
