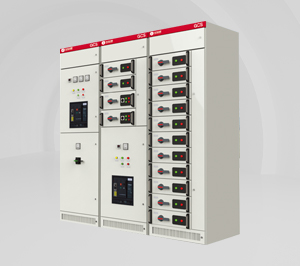

GCS(MNS)
GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为 380V(400V)、(660V),额定电流为 4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
产品特点
● 产品概述
GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为 380V(400V)、(660V),额定电流为 4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

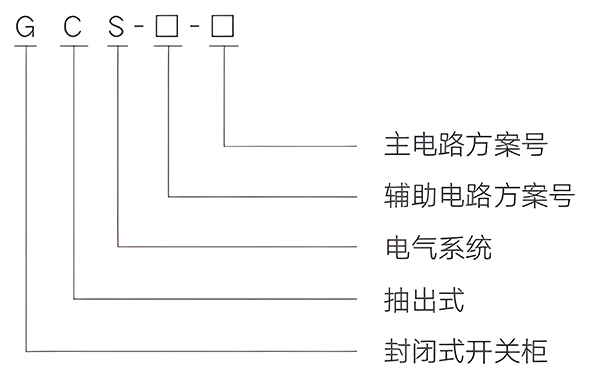

● 型号含义
● 性能指标
装置的设计符合下列标准：
IEC60947 《低压开关设备和控制设备》
IEC61439-2:2020 《低压成套开关设备和控制设备》
GB/T7251.2-2023 《低压成套开关设备和控制设备》
GB/T14048 《低压电器第1部分:通用规定》
● 主要技术参数
| 项目名称 | 技术参数 | ||
| 主电路额定电压(V) | 交流 380(400)、(660) | ||
| 辅助电路额定电压(V) | 交流220、380(400) | 直流110、220 | |
| 额定频率(Hz) | 50(60) | ||
| 额定绝缘电压(V) | 660(1000) | ||
| 额定电流(A) | 水平母线 | ≤4000 | |
| 垂直母线(MCC) | 1000 | ||
| 母线额定短时耐受电流(kA/1s) | 50、80 | ||
| 母线额定峰值耐受电流(kA/0.1s) | 105、176 | ||
| 工频试验电压(V/1min) | 主电路 | 2500 | |
| 辅助电路 | 1760 | ||
| 母线 | 三相四线制 | A、B、C、PEN | |
| 三相五线制 | A、B、C、PE、N | ||
| 防护等级 | IP30、IP40 | ||
