YBW-12/0.4(F R)/T
YBW-12系列户外预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套装置,适用于城市高层建筑、住宅小区中小型工矿企业等一些对环境适应性较强的用电现场，作为配电系统中接受和分配电能之用。
YBW系列户外预装式变电站具有外部装饰多样性、与周围环境匹配度高，成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点。与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的 1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射端配电系统，是目前城乡变电站建设和改造的新型成套设备。
产品特点
● 产品概述
YBW-12系列户外预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套装置,适用于城市高层建筑、住宅小区中小型工矿企业等一些对环境适应性较强的用电现场，作为配电系统中接受和分配电能之用。
YBW系列户外预装式变电站具有外部装饰多样性、与周围环境匹配度高，成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点。与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射端配电系统，是目前城乡变电站建设和改造的新型成套设备。
YBW 预装式变电站符合 GB/T17467-2020《高压/低压预装式变电站》国家标准。

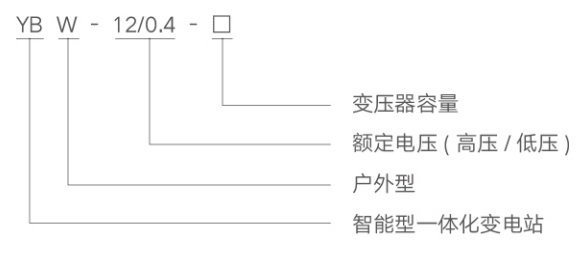

● 型号含义
● 主要技术参数
| 项目名称 | 单位 | 高压电器设备 | 变压器 | 低压电器设备 |
| 额定电压 | kV | 10 | 10/0.4 | 0.4 |
| 额定电流 | A | 630 | 100~2500 | |
| 额定频率 | Hz | 50 | 50 | 50 |
| 额定容量 | kVA | 315~2500 | ||
| 额定热稳定电流 | kA | 20/4s | 30/1s | |
| 额定动稳定电流(峰值) | kA | 50 | 63 | |
| 额定关合短路电流(峰值) | kA | 50 | 15~30 | |
| 额定开断短路电流 | kA | 31.5(熔断器) | ||
| 额定开断负荷电流 | A | 630 | ||
| 1min工频耐受电压 | kV | 对地、相间42断口间48 | 35/28(5min) | 20/2.5 |
| 雷电冲击耐受电压 | kV | 对地、相间75断口间85 | 75 | |
| 壳体防护等级 | IP33 | IP33 | IP33 | |
| 噪音水平 | dB | 油变≤55、干变≤65 | ||
| 回路数 | 个 | 1~6 | 2 | 4~30 |
| 低压侧最大无功补偿量 | kvar | 1000 |
